1、设计风量：35000m³/h，合计一套废气处理装置，装机功率：55kw；

2、主要废气来源以及成分：废气主要来自纸板印刷油墨，因此废气常温，颗粒物不多，废气主要成分VOC以及其他油墨印刷处理过程中的异味，处理前VOC浓度约30mg/m³。

3、项目地址以及完工时间：广东省广州市、2024年7月

4、废气处理工艺：预喷淋+活性炭吸附，处理过程：车间有机废气经过集中收集后，通过管道、风机的负压抽吸作用，集中收集进入到除尘器（设备原有）除尘后进入喷淋塔进行预处理（主要去除各酸性物质、易溶于水的物质以及粉尘），然后进入活性炭吸附装置进行废气的吸附净化，之后高空达标排放。

5、处理技术简介：洗涤塔是一种先进的洗涤过滤器。它采用特殊结构的、比表面积较大的填料作为传质填料，去除空间中的异味，消除对周围环境的影响（可增加加药洗涤系统，添加药剂达到更好的废气治理效果）。

活性炭吸附设备：活性炭吸附技术主要运用于大风量低浓度的有机废气处理，可处理苯类、酮类、醇类、烷类及其混合类有机废气，主要用于化工、机械、电子、电器、涂装、制鞋、橡胶、塑料、印刷、涂料及各种工业生产车间产生的有害废气的净化处理。

Ø 工艺原理

由于固体表面上存在着未平衡和未饱和的分子引力或化学键力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，此现象称为吸附。利用固体表面的吸附能力，使废气与大表面的多孔性固体物质相接触，废气中的污染物被吸附在固体表面上，使其与气体混合物分离，达到净化目的。

Ø 蜂窝状活性炭说明

  蜂窝状活性炭是用优质活性炭和辅助材料成方孔蜂窝状活性炭块（过滤性），作为一种新型环保吸附材料，主要应用于低浓度、大风量的各种有机废气净化，可广泛用于处理含有甲苯、二甲苯、苯等苯类、酚类、酯类、醛类等有机气体及恶臭味气体和含有微量重金属各类气体的吸附床上，通过蜂窝状结构，使产品体积密度小、比表面积大、吸附效率高、风阻系数小，有优良的气体动力积缩小。设备能耗降低，降低吸附床的造价和运行成本，同时对废气处理净化效率高，净化后气体完全满足环保排放要求。

产品规格：100mm×100mm×100mm（长×宽×高）

主要技术参数：

1）物理参数：孔壁厚0.5+-0.1mm，孔距2.5mm（面积上均布1600孔）

2）吸附性能：吸附碘值不低于800mg/g

3）抗压强度：正压0.7Mpa，侧压0.3Mpa

4）使用温度：<400

5）比表面积：700-1000m²/g

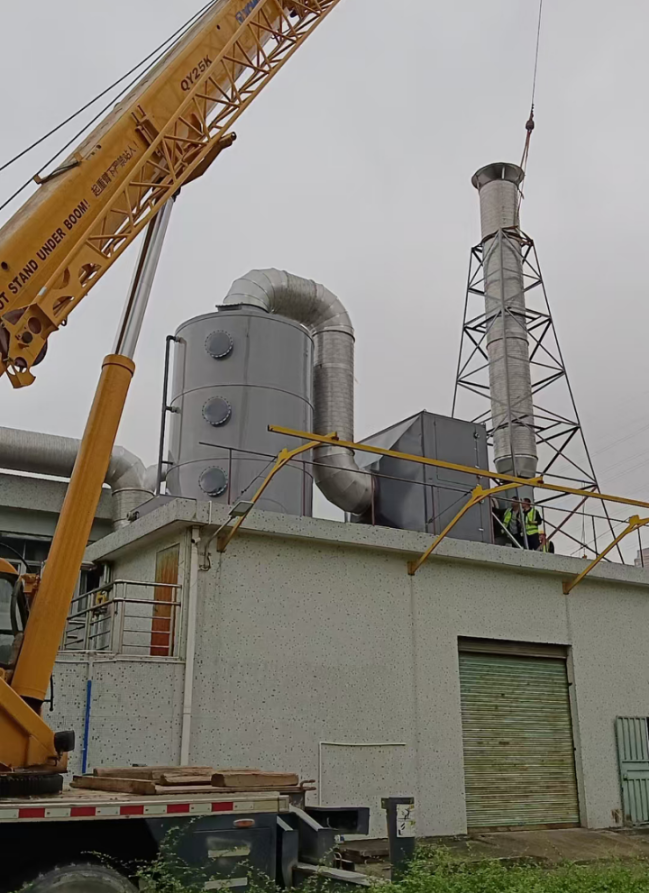

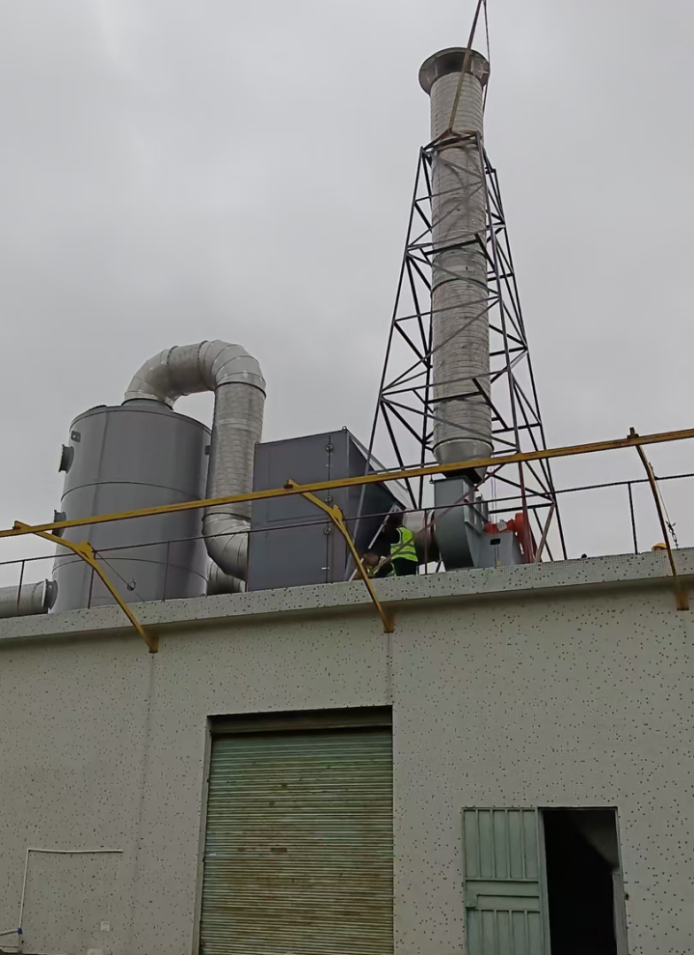

6、现场照片
